Khái niệm sàn 1 phương
Sàn 1 phương là loại sàn bê tông cốt thép có chiều dài một cạnh lớn hơn chiều dài cạnh còn lại từ 2 lần trở lên. Khi đó, tải trọng tác động lên sàn chủ yếu được truyền theo phương cạnh ngắn. Do đó, thép chịu lực chính sẽ được bố trí theo phương cạnh ngắn của sàn.
Nguyên tắc bố trí thép sàn 1 phương
Xác định phương chịu lực chính: Phương chịu lực chính là phương cạnh ngắn của sàn. Thép chịu lực chính sẽ được bố trí theo phương này.
Bố trí thép lớp dưới: Thép lớp dưới có tác dụng chịu mô men dương (mô men gây kéo đáy sàn).Thép lớp dưới được bố trí dọc theo phương cạnh ngắn của sàn. Khoảng cách giữa các thanh thép lớp dưới được xác định dựa trên tính toán chịu lực.
Bố trí thép lớp trên: Thép lớp trên có tác dụng chịu mô men âm (mô men gây kéo mặt trên sàn) tại các gối tựa.
Thép lớp trên được bố trí tại các gối tựa và kéo dài vào nhịp sàn một đoạn nhất định.
Khoảng cách giữa các thanh thép lớp trên cũng được xác định dựa trên tính toán chịu lực.
Bố trí thép cấu tạo: Thép cấu tạo được bố trí theo phương cạnh dài của sàn. Thép cấu tạo có tác dụng chống co ngót, nứt nẻ và giữ cho các thanh thép chịu lực chính ổn định. Khoảng cách giữa các thanh thép cấu tạo thường lớn hơn khoảng cách giữa các thanh thép chịu lực chính.
Neo thép vào dầm: Các thanh thép chịu lực chính và thép lớp trên phải được neo vào dầm để đảm bảo khả năng chịu lực.
Chiều dài neo thép phải tuân thủ các quy định trong tiêu chuẩn thiết kế.
Lớp bê tông bảo vệ: Thép sàn phải được đặt trong lớp bê tông bảo vệ để tránh bị ăn mòn. Chiều dày lớp bê tông bảo vệ phải tuân thủ các quy định trong tiêu chuẩn thiết kế.

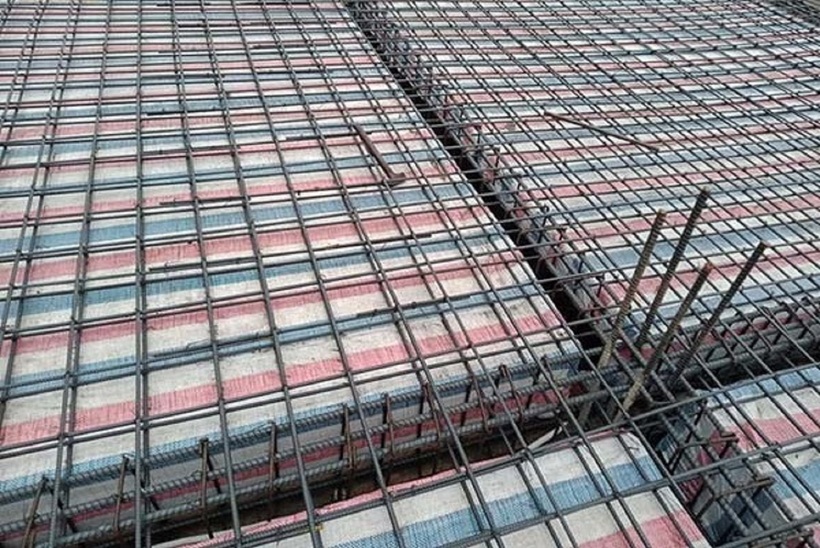

Ảnh minh họa
Cách bố trí thép sàn 1 phương chuẩn kỹ thuật
Bước 1: Đọc bản vẽ thiết kế:
Nghiên cứu kỹ bản vẽ thiết kế để nắm rõ kích thước sàn, vị trí dầm, tải trọng tác động lên sàn và các yêu cầu kỹ thuật khác.
Bước 2: Tính toán cốt thép:
Dựa trên tải trọng tác động lên sàn và các yêu cầu kỹ thuật, tính toán diện tích cốt thép cần thiết cho sàn.
Bước 3: Lựa chọn loại thép:
Lựa chọn loại thép phù hợp với yêu cầu chịu lực của sàn.
Bước 4: Bố trí thép lớp dưới:
Cắt và uốn thép theo kích thước và hình dạng đã tính toán.
Bố trí thép lớp dưới theo phương cạnh ngắn của sàn, đảm bảo khoảng cách giữa các thanh thép đúng theo thiết kế.
Bước 5: Bố trí thép lớp trên:
Cắt và uốn thép theo kích thước và hình dạng đã tính toán. Bố trí thép lớp trên tại các gối tựa và kéo dài vào nhịp sàn một đoạn nhất định, đảm bảo khoảng cách giữa các thanh thép đúng theo thiết kế.
Bước 6: Bố trí thép cấu tạo:
Cắt và uốn thép theo kích thước và hình dạng đã tính toán.
Bố trí thép cấu tạo theo phương cạnh dài của sàn, đảm bảo khoảng cách giữa các thanh thép đúng theo thiết kế.
Bước 7: Neo thép vào dầm:
Neo các thanh thép chịu lực chính và thép lớp trên vào dầm theo đúng quy định.
Bước 8: Kiểm tra và nghiệm thu:
Kiểm tra kỹ lưỡng việc bố trí thép sàn, đảm bảo đúng theo thiết kế và các yêu cầu kỹ thuật. Nghiệm thu công việc bố trí thép sàn trước khi đổ bê tông.
Lưu ý khi bố trí thép sàn 1 phương
Tuân thủ đúng các quy định trong tiêu chuẩn thiết kế.
Sử dụng thép có chất lượng đảm bảo.
Thi công đúng kỹ thuật để đảm bảo độ bền và khả năng chịu lực của sàn.
Cần có giám sát của kỹ sư xây dựng.
