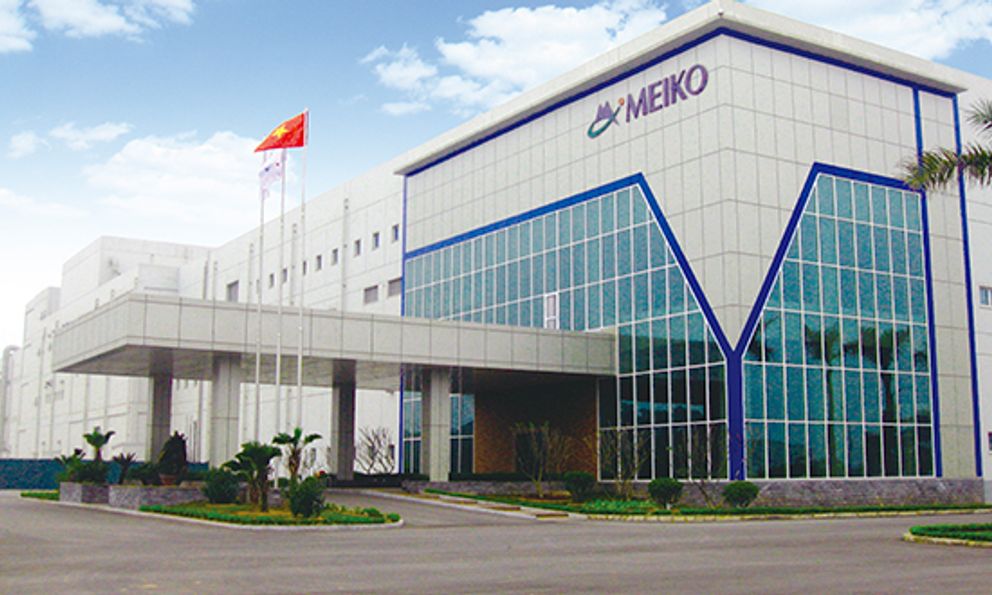

Nikkei Asia đưa tin, Meiko Electronics (Nhật Bản) sẽ xây dựng một nhà máy mới tại Việt Nam với số vốn đầu tư khoảng 340 triệu USD (tương đương 8.700 tỷ đồng). Cơ sở này sẽ được đặt tại Hòa Bình và bắt đầu sản xuất từ năm tài chính 2026.
Meiko là tập đoàn đa quốc gia (MNE) lớn của Nhật Bản chuyên sản xuất bảng mạch in điện tử (PCB). Công ty được thành lập năm 1975 và sau hơn 30 năm phát triển đã trở thành một trong những tập đoàn đứng đầu thế giới về sản xuất bản mạch in điện tử và lắp ráp linh kiện điện tử.
Tập đoàn Điện tử Meiko Electronics Co.,Ltd. Nhật Bản là doanh nghiệp đứng thứ 5 trên thế giới về doanh thu sản xuất bản mạch điện tử. Khách hàng của công ty bao gồm Apple, Samsung, Panasonic và Fuji Xerox…
Tính đến nay, Meiko có 5 nhà máy tại Nhật Bản, 2 nhà máy tại Trung Quốc và 7 pháp nhân tại Việt Nam sản xuất bản mạch điện tử và nhiều ngành nghề liên quan khác cùng nhiều công ty thành viên, công ty liên doanh, cơ sở bán hàng, nghiên cứu khác trên khắp thế giới. Công ty hiện có ba nhà máy tại Việt Nam.
Meiko chính thức có mặt tại Việt Nam từ cuối năm 2006, đặt nhà máy đầu tiên tại KCN Thạch Thất. Đây là một trong những DA FDI lớn nhất và là hoạt động liên quan đến sản xuất điện tử hàng đầu thời điểm này tại Việt Nam.
Nhà máy PCB tại Việt Nam bắt đầu hoạt động vào tháng 11/2011 và nhà máy thứ ba đi vào hoạt động vào tháng 7/2019. Tính đến năm 2024, 3 nhà máy của Meiko được đầu tư tổng cộng 500 triệu USD và tạo ra được khoảng 7.000 việc làm cho các lao động nội địa.
PCB đáp ứng độ khó tính của Apple
Apple đã tìm kiếm nhiều nhà sản xuất PCB trên khắp thế giới. Và Meiko là một trong số đó. Họ đã đặt ra các yêu cầu chất lượng rất cao đối với các nhà sản xuất PCB, đặc biệt là yếu tố trình bày.
Các ứng dụng trí tuệ nhân tạo mới của Apple đòi hỏi các chất bán dẫn và linh kiện tiên tiến hơn. Nhà máy Hòa Bình sẽ sản xuất các bảng mạch in (PCB) nhỏ, tiết kiệm năng lượng cho iPhone, sau đó sẽ được lắp ráp tại Ấn Độ, một phần trong kế hoạch đa dạng hóa chuỗi cung ứng của Apple.
Meiko sử dụng công nghệ laser CO2 xử lý siêu mịn và mạ phủ và công nghệ độ chính xác căn chỉnh cao để tạo ra PCB có dây mật độ cao với mức độ tự do thiết kế cao hơn bằng cách. Chúng góp phần đáng kể vào việc thu nhỏ và làm mỏng điện thoại thông minh và các thiết bị di động hiệu suất cao khác.
Phát triển thân thiện với môi trường và công nghệ tiết kiệm chi phí
Với mục tiêu "phát triển thân thiện với môi trường và công nghệ tiết kiệm chi phí", hoạt động nghiên cứu và phát triển của Meiko hướng đến mục tiêu giảm chi phí và tạo ra một tiêu chuẩn toàn cầu mới. Các hoạt động này được chia thành ba loại, bao gồm:
- Phát triển các sản phẩm mới để đáp ứng nhu cầu của thị trường hiện tại, cũng như các công nghệ hỗ trợ các sản phẩm này.
- Sự phát triển của các công nghệ mới cho PCB dự kiến sẽ được tạo ra trong tương lai gần và các công nghệ mới để biến các PCB này thành sản phẩm thực tế về mặt thương mại.
- Công nghệ linh kiện cho PCB, PCB thế hệ tiếp theo và PCB đặc biệt.
Ngoài các hoạt động này, nghiên cứu và phát triển của Meiko còn tập trung vào việc tạo ra công nghệ phù hợp với sản xuất hàng loạt, cải thiện chất lượng và độ tin cậy, tiết kiệm năng lượng và bảo vệ môi trường, cũng như triển khai các công nghệ này tại mỗi địa điểm sản xuất.
Meiko cung cấp các sản phẩm tiên tiến như AnyLayer HDI, cung cấp kết nối tự do giữa tất cả các lớp, phù hợp với kích thước ngày càng nhỏ của điện thoại di động và các thiết bị cầm tay khác, cũng như PCB tản nhiệt cao và PCB dòng điện cao có khả năng chịu được môi trường khắc nghiệt như bên trong động cơ ô tô và máy phát điện năng lượng mặt trời.
Với những nhà máy của mình, trong nhiều năm qua, Meiko đã đóng góp lớn vào sự phát triển của Việt Nam, đặc biệt là trong lĩnh vực sản xuất điện tử.
Thùy Anh (Tổng hợp)
